【新発売】

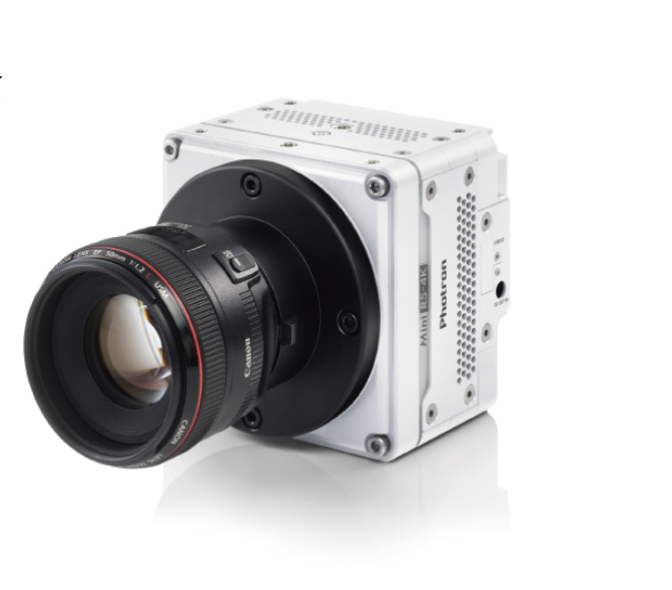

4K解像度ハイスピードカメラ
FASTCAM Mini R5-4K

FASTCAM Mini R5-4K

 製品特徴

Mini R5-4Kの特徴

4K解像度を実現した

超高解像度・コンパクト高速度カメラ

ハイスピードカメラ(高速度カメラ)の革新的ラインナップ「FASTCAM Mini」シリーズに超高解像度センサーを搭載した「FASTCAM Mini R5-4K」が加わります。Miniシリーズの特長である軽量コンパクト設計ながら、業界最高水準の4K解像度(4096×2304pixel)に対応した新しいハイスピードカメラ(高速度カメラ)です。4K解像度(4096×2304pixel)で1,250コマ/秒を達成する見込みです。※1
※1 その他仕様は資料ダウンロードでご確認ください。また、仕様は予告なく変更することがあります。

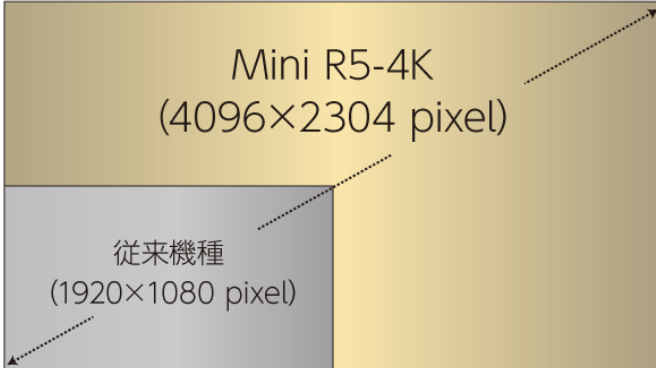

遠い距離、広範囲は4K

従来機種(フルHD相当)に比べ、縦横それぞれ約2.1倍の撮影範囲に広がります。解像度を高く維持したまま広範囲を撮影するためには複数台のカメラを使用する必要がありましたが、4Kハイスピードカメラ(高速度カメラ)では1台で広範囲を撮影可能です。

デジタルズームでも高精細

4K (9M pixel) で1,250コマ/秒

従来機種(フルHD相当)に比べ、約4倍の解像度アップを実現。デジタルズームで細かい範囲をアップした際にも画像が荒くなることなく高精細に観察でき、シミュレーション結果へのフィードバックの精度を高めます。

実際撮像したデモ映像

撮影可能時間

E9・100S/E9・80Sは最大432GBの内部メモリを搭載しているため、E9・100S では4.6秒間(326,000fps/640×480画素)、E9・80Sでは5.5秒間(272,000fps/640×480画素)撮影することができ、超高速現象を撮影する際にトリガー合わせを簡単におこなうことができます。

仕様

200,000モデルタイプ

FASTCAM Mini R5-4K

最大解像度 4096×2304
最高撮影速度
(フルフレーム)
1,250fps
最高撮影速度
(分割フレーム)
200,000
センサーサイズ 26.62×14.98mm/30.55mm
ピクセルサイズ 6.5×6.5μm
最短露光時間 2.0μsec
感度

モノクロ:ISO 4,000
カラー:ISO 800

濃度階調

モノクロ:A/D変換12bit
カラー:A/D変換36bit

メモリ容量 8、16、32、64GB から選択
(購入後、上位容量へアップグレード可能)
インタフェース RJ45(1000BASE-T/10GBASE-T)
レンズマウント HD-SDI
トリガーモード マニュアル、ランダムリセット、ランダムマニュアル
外部信号 入力:トリガ(TTL/接点)、同期信号、レディ信号、イベント信号、IRIG
出力:トリガ、同期信号、レディ信号、露光中信号、録画中信号
外部同期信号 入力:+3.3~+12V 負極性/正極性(切替可能)
出力:+5V 負極性/正極性(切替可能)
寸法              120.0(W)×120.0(H)×92.4(D)mm
(突起物、付属品除く)
重量 2.1Kg(突起物、付属品除く)
レンズマウント 標準:Fマウント(Gタイプレンズ対応)
オプション:EFマウント、Cマウント、M42マウント

※Canon EF-S、EF-M、RFタイプレンズは取り付けできません。
 詳細はお問い合わせください。
※Cマウント、M42マウントは使用できるレンズに制限があります。
 Cマウント:フランジからイメージセンサー側への飛び出し量:7.5mm以下
 M42マウン:フランジからイメージセンサー側への飛び出し量:8.5mm以下
保管温度/湿度 -20℃~60℃(結露なきこと)
動作温度/湿度

0℃~40℃(結露なきこと)
耐衝撃性 100G/11ms/6axes/1,000times
AC電源 100~240V、50~60Hz
電源供給 DC5V/Max. 1A出力

※側面のDCジャックに接続し、LED照明や無線モジュールへの電源供給が可能です。
保管温度/湿度 入力 24~28VDC、200W(SSD利用時 最大230W)
標準付属品 ACアダプタ×1、ACケーブル×1、DCケーブル×1、
LANケーブル×1、Fマウントプレート(Gタイプレンズ対応)×1、
ファーストステップガイド×1、出荷検査合格書×1、国外持ち出し注意書×1
オプション品 キャリングケース、Cマウントプレート、EFマウントプレート、
M42マウントプレート、RJ45コネクタ固定ブラケット

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

必須

(例:530-xxxx)

必須

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア

挙動計測ソフトウェア

撮影した動画像より、計測したいポイントを選択し、変位や加速度を計算するソフトです。

流れ解析ソフトウェア

流れを可視化し、速さをベクトル表示するソフトです。

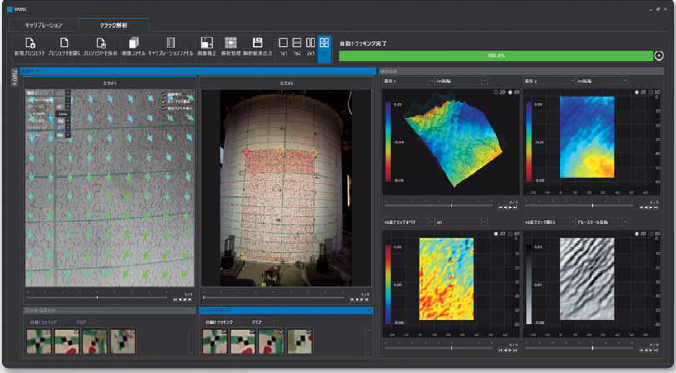

ひずみ・クラック検出ソフト
