トップページ画像処理/計測システム

NEW! PIV流体解析ソフトウェア　Flownizer II

Flownizer IIの概要

Flownizerは、流体（液体、空気）の流れを可視化し、画像から数値計算できるソフトウェアです。ハイスピードカメラ等の動画像を高速処理し、流速ベクトルや流速などを計測可能です。水槽実験、エンジンオイル、スプレー塗布など、様々な動く流体物をトラッキング計測します。新しい時代の流速計測ソフトウェアです。「流れ」に関するあらゆる流体計測、流体解析に最適です。

なぜFlownizerを選ぶのか？

ソフトウェア単体で購入できる
安心の国内サポート
多くの研究機関や大学で多数実績あり
海外製が多い中、日本語表記
計算の速度が速い
リーズナブルな価格帯
画像か動画があれば解析可能

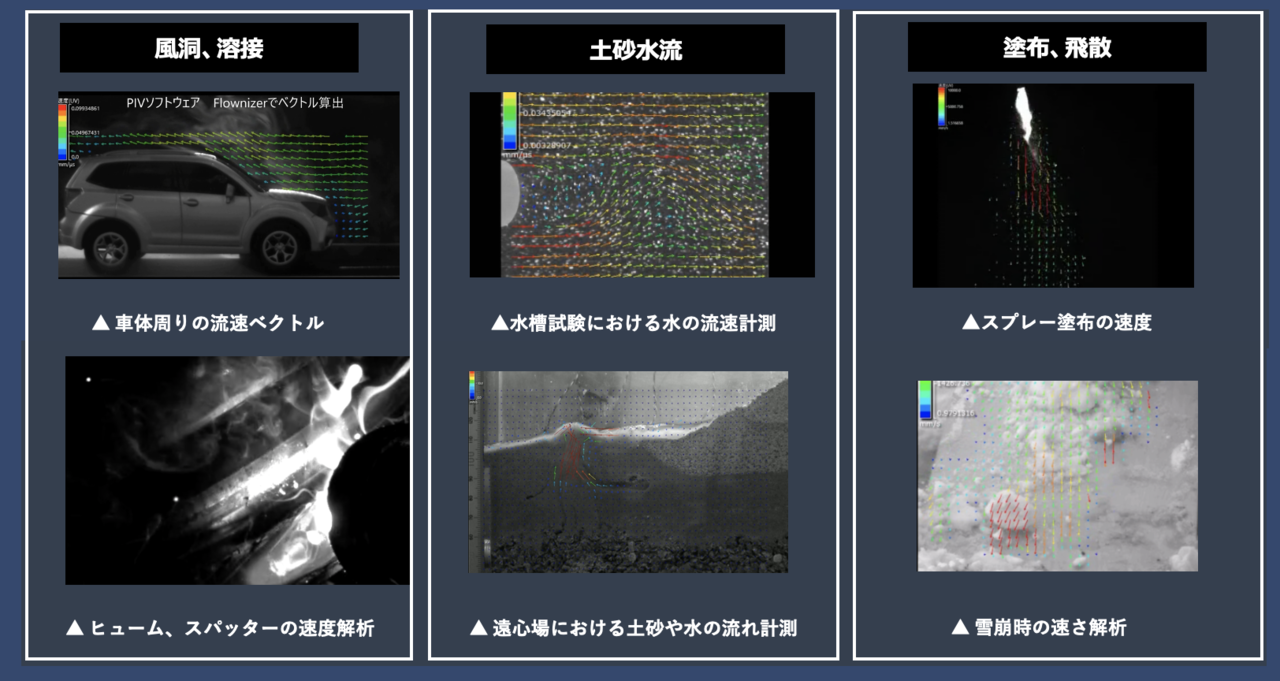

活用事例　アプリケーション

◆液体

・波など水流の流れ・プロペラ周りの流れ解析・エンジンオイル、潤滑剤、離形剤等の飛散解析

・土砂の挙動・遠心載荷試験時の土砂と水の流れ・スプレー噴霧・液滴の速度解析

◆気体

・風洞試験各種・模型構造物周りの流れ・車体周り・デフ/空調・燃焼時の煙解析

◆溶接
・スパッターの速度解析・ヒューム解析

Flownizer II2D/@D3C（PIV）の構成例

2D	2D3C

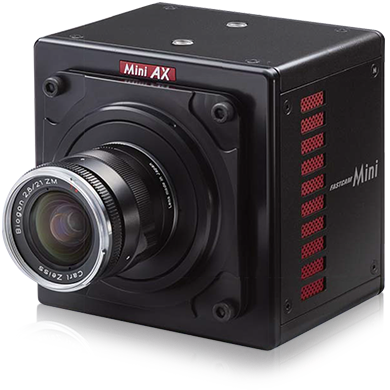

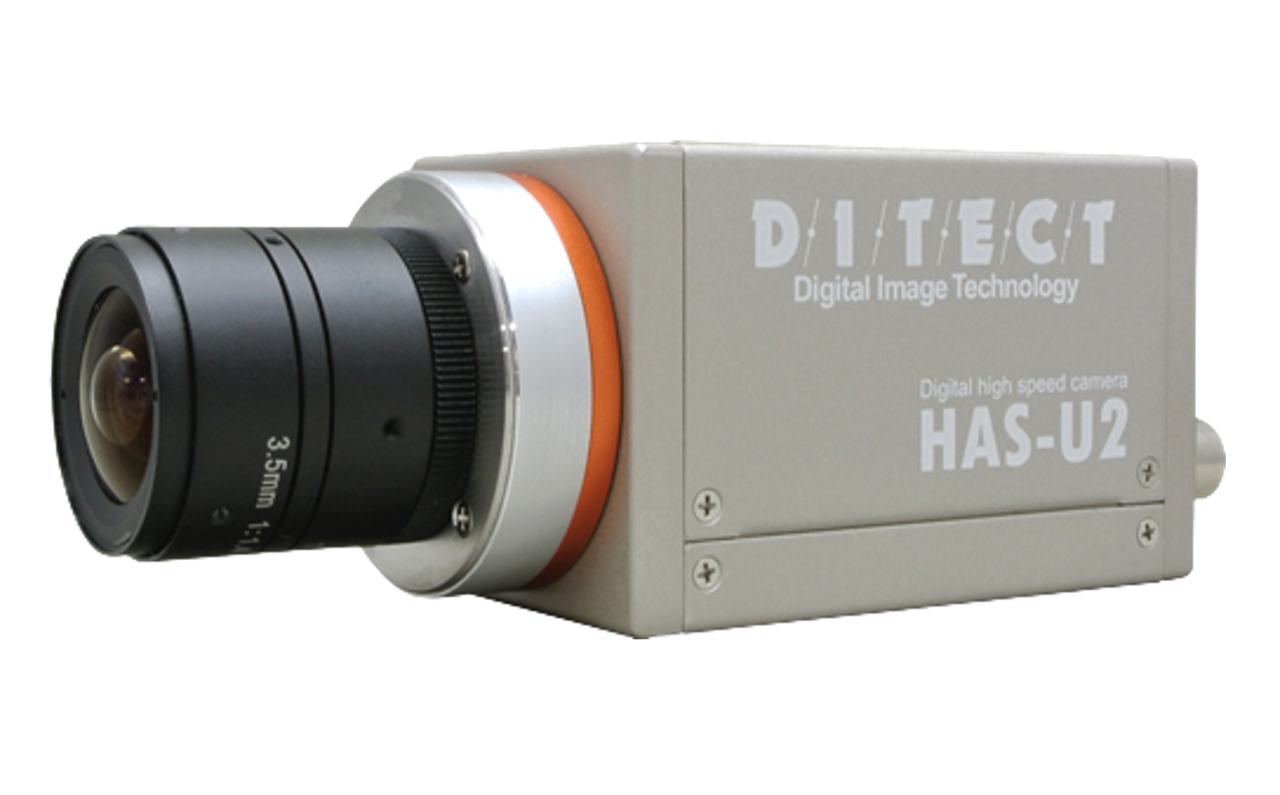

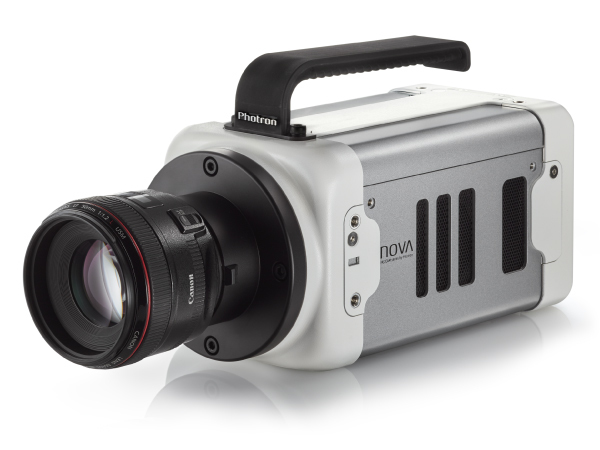

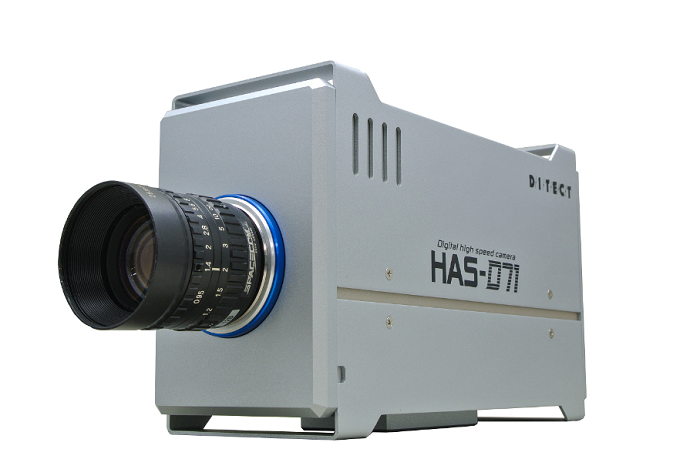

ハイスピードカメラ（速さにより汎用カメラも可）	ハイスピードカメラ（速さにより汎用カメラも可）
レンズ	レンズ
レーザーシート　or 照明	レーザーシート
Flownizer II 2D ソフトウェア	Flownizer II 2D3C ソフトウェア
三脚	三脚
制御PC	制御PC

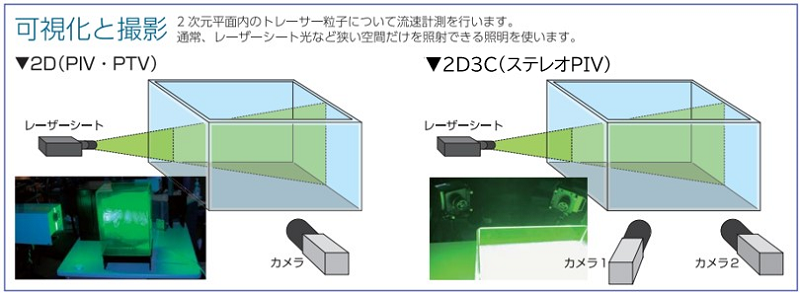

撮影イメージ

アプリケーションご紹介

水槽試験時の波発生時の水流解析

アカデミック

波で出来る泡やトレーサーをターゲットとしてベクトル解析

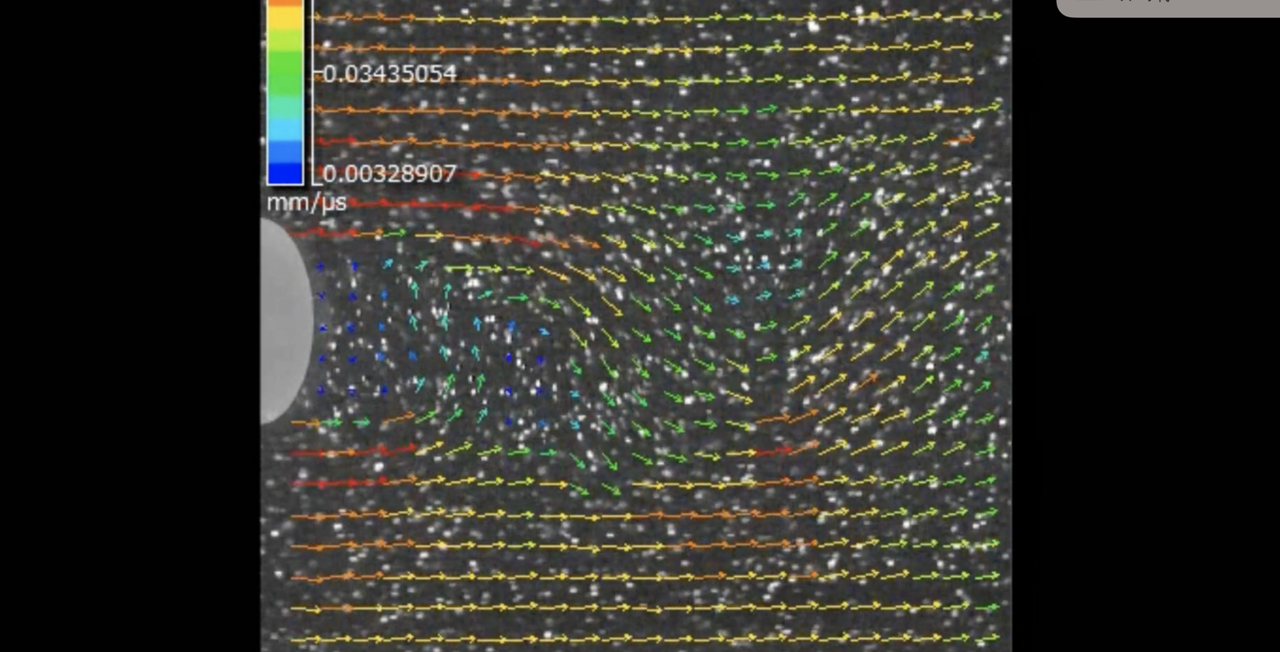

液体の流れを可視化することで、目には見えない流れ場を解析できるシステムです。流速ベクトルはもちろん、渦度など様々な解析にご使用できるソフトウェアです。水槽試験の場合は横からハイスピードカメラで撮影することが多いです。

【導入事例】
・水槽試験関連・ウォッシャー液等

塗布剤の飛散や速度計測

製造業

塗布剤の飛散解析

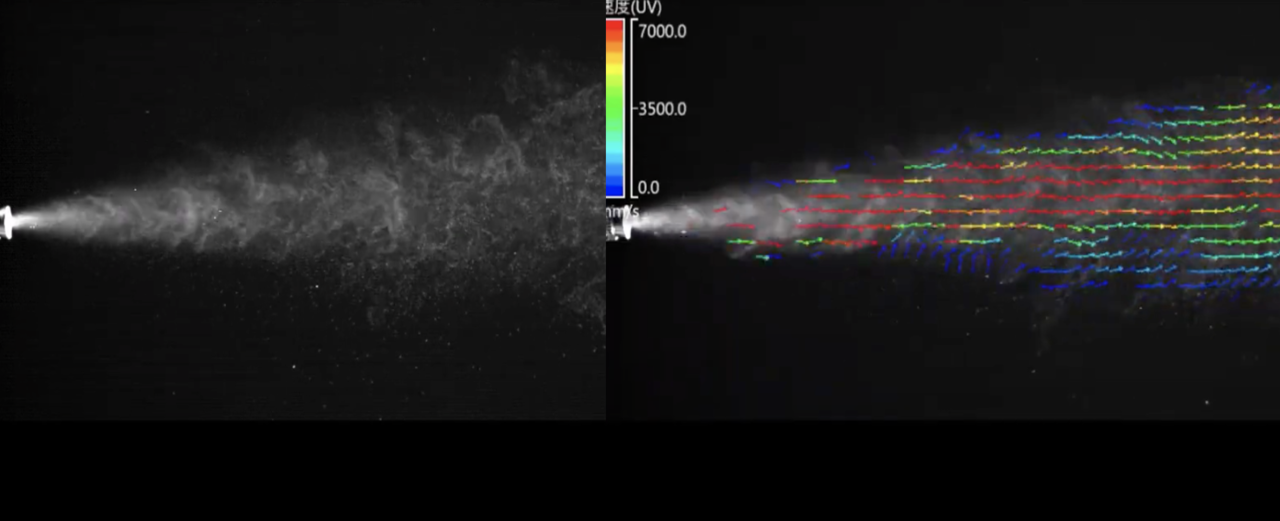

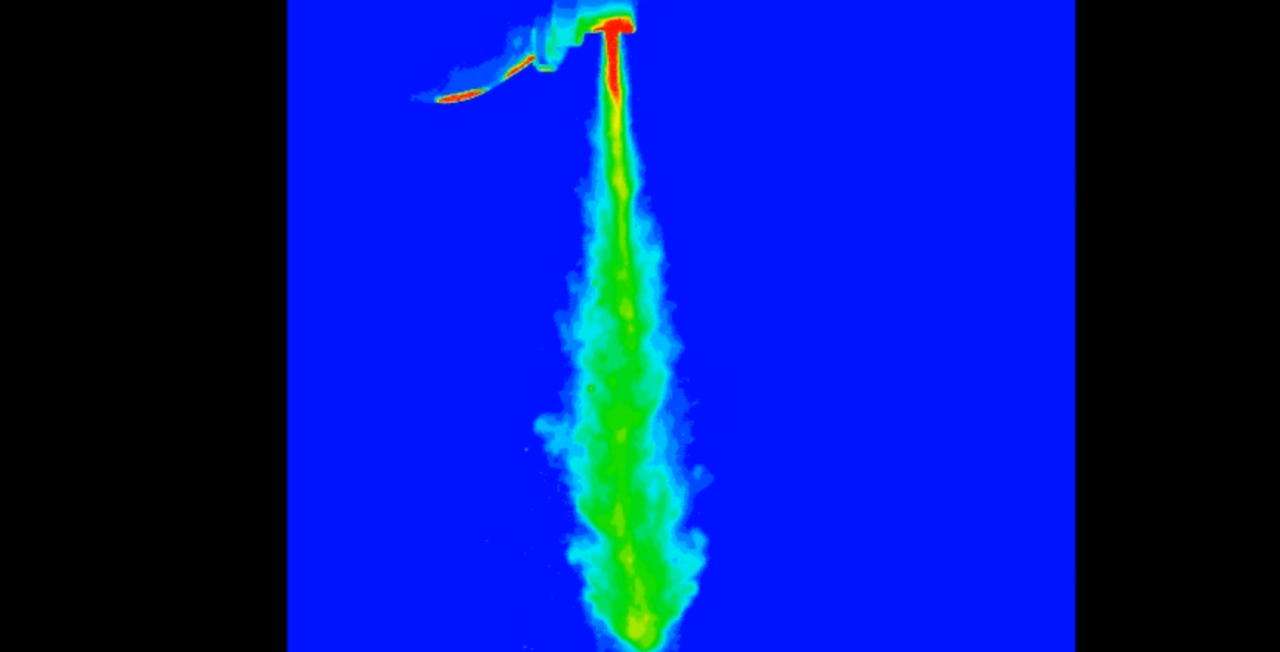

製造業において、金属部品に潤滑油などを塗布する工程の改善や開発で導入いただいております。塗布の範囲や速度から定量数値を計算し、次世代のラインなどの基礎データとして使っていただいております。パターンなしでベクトルや分布を見ることが可能。

【導入事例】
・スプレー塗布・溶接のスパッター、ヒューム・離形剤の飛散・炎噴霧など

土砂の流れ解析

アカデミック

遠心装置や水槽での土砂の速度解析

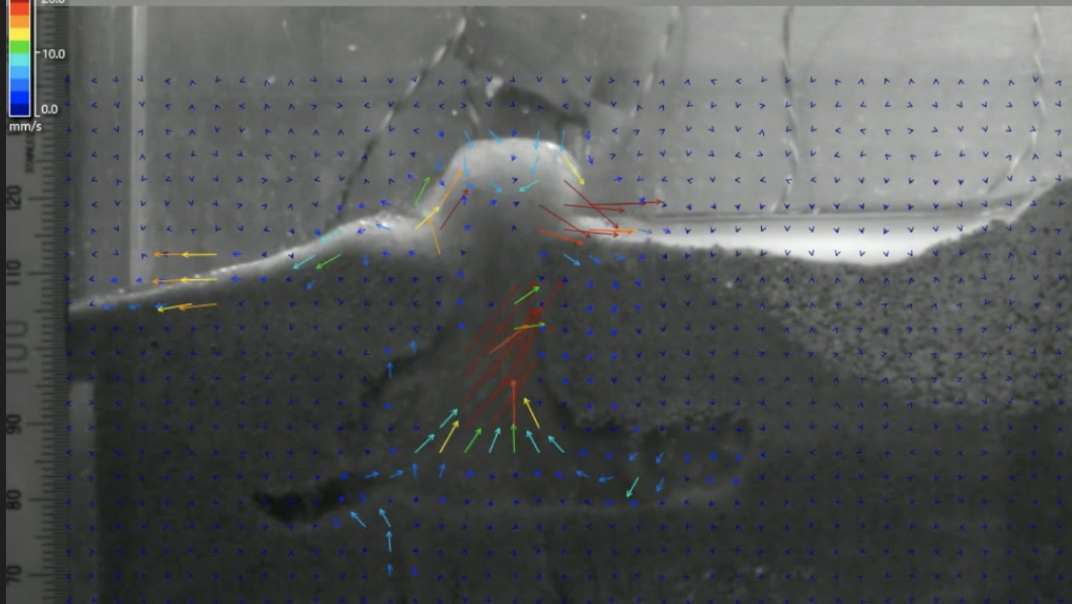

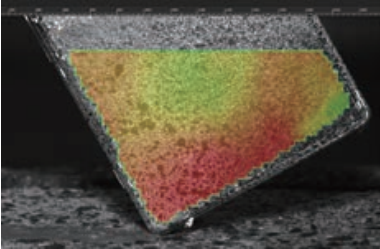

アカデミックで近年注目されている技術です。ソフトで自動に作成した格子内部の土砂のパターンから変位量を計算しています。速度ベクトルの表示でき、CFDなどのシュミレーションの裏付けとしてご活用いただけます。

【導入事例】

・水槽試験・遠心載荷試験・現場での土砂崩れ・振動台試験など

物周りの気流解析

自動車製造業

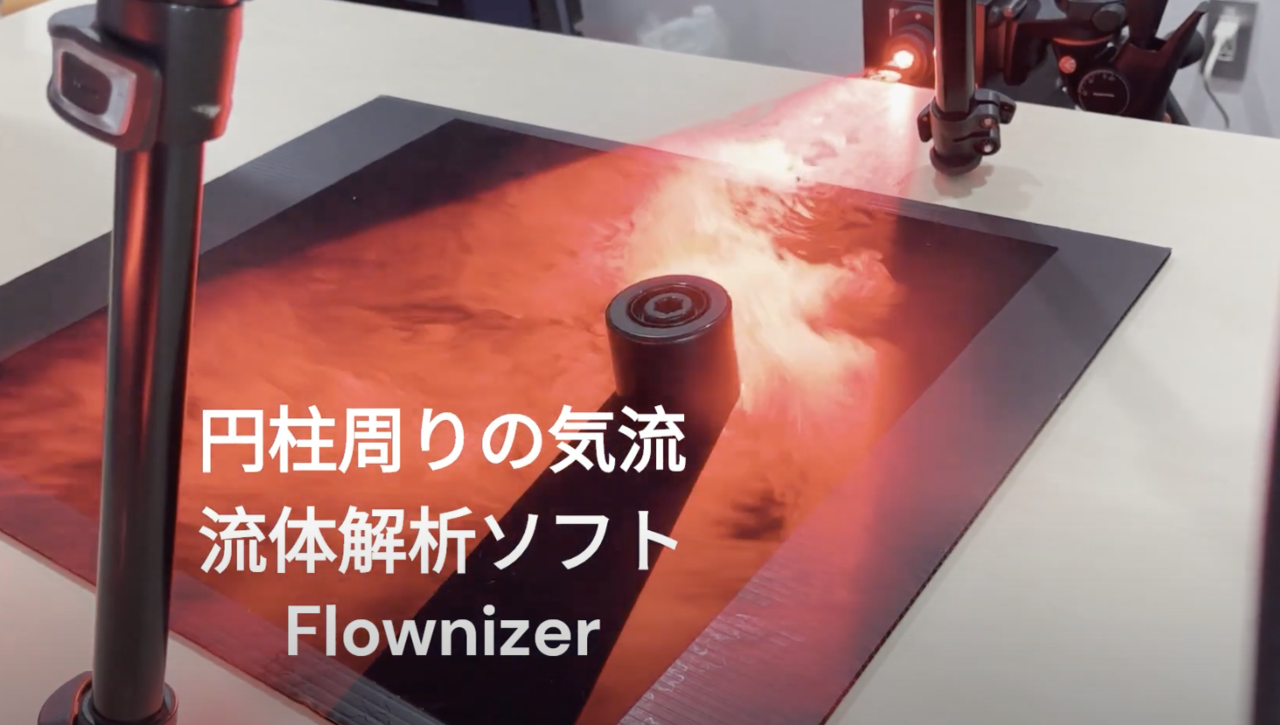

対象物周りの流れ場解析

風量はセンサで計測されることが多いと思います。今回の事例は気体を可視化する為に、煙（トレーサー）を使い、レーザーシートで物体の断面を切りそこに反応する粒子を計測しました。対象に風が当たった際の流れを計測可能です。流れが滞留しないか？など対象の形状の形状、配置の検討に使われています。

【導入事例】

・車体周りの流れ・構造模型の流れ解析・デフ・空調など

機能紹介

設定

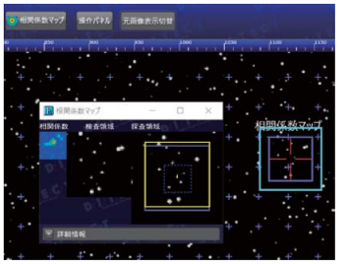

◆相関係数マップ

計測結果に最も影響の大きい検査領域（テンプレートサイズ）と探査範囲の設定も相関係数マップが強力にガイドします。流速計測の初心者でも、最善の結果が得られる設定値を見つけられます。空間方向と時間方向、両方を簡単なインターフェースで調べることが可能です。

結果の表示

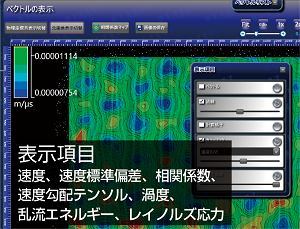

◆ベクトル表示、コンター表示、流線表示

生ベクトル、平均ベクトル、補間ベクトル、

スムージングベクトルなどの生成選択

流線・流跡線・流脈線などのオーバーレイ表示、透明度の設定などが可能

描画表示されたデータはそれぞれCSVデータとして出力できます。

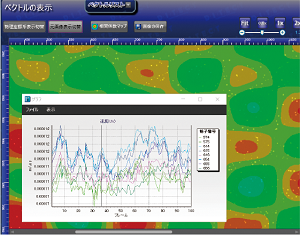

◆グラフ表示

指定したラインなどのプロファイルごとのグラフを横軸時間で表示します。動画再生に同期してカーソル移動のアニメーションが表示されます。

便利機能
◆プロジェクト間の比較表示

PIVプロジェクトを複数読み込みベクトルを選択するとグラフが作成され流速変化の比較ができます。時間のオフセットも設定できます。

◆バッチ処理

基準となるプロジェクトの解析を行なっておけば別プロジェクトに対して同じ処理をすることが可能。大幅に時間を短縮できます。

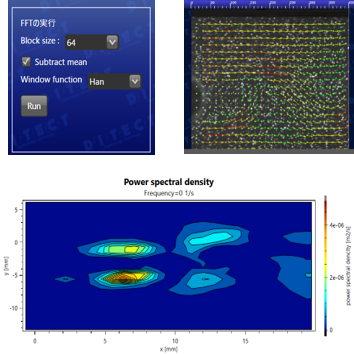

◆FFT解析

フーリエ変換でパワースペクトル密度を求める事ができます。

ソフト仕様

Flownizer II（PIV）製品比較

※2D3Cは2Dの上位互換です。製品としては2Dの機能を含みます。
※2D3Cは2Dからのアップグレード対象となります。

内容	2D	2D3C
計測対象空間	平面、または疑似平面表面流の場合は投影図として計測	平面レーザーシート光の厚さ分の空間
検出ベクトル成分	2次元（X,Y）	3次元（X,Y,Z）
計測手法	PIV または PTV（選択）	PIV
カメラ台数	１台	２台
シャインプラグアダプタ	不使用	使用を推奨
キャリブレーション	ドットキャリブレーションプレートまたは簡易スケール	複数平面構成のプレート推奨

Flownizer II 2D/2D3C（PIV）のシステム構築例

2D	2D3C
ハイスピードカメラ（速さにより汎用カメラも可）	ハイスピードカメラ（速さにより汎用カメラも可）
レンズ	レンズ
レーザーシート　or 照明	レーザーシート
Flownizer II 2D ソフトウェア	Flownizer II 2D3C ソフトウェア
三脚	三脚
制御PC	制御PC

Flownizer II 2D/2D3C（PIV）の主な仕様

出力形式	CSVデータ、動画データ（AVI, WMV）、静止画（BMP, JPG）
成分別速度	X,Y,Z(Zは2D3Cのみ)
出力数値	相関係数、速度勾配テンソル、渦度、乱流エネルギー、レイノルズ応力
結果表示流線	流線、流脈線、流跡線
グラフ表示	指定ポイント、ライン、エリア
過娯ベクトル選択	輝度、相関係数、速度数値フィルタ、速度角度フィルタ、速度上限下限
対応OS	Windows 10（64ビット）、Windows 11（64ビット）
CPU	インテル Corei5以上推奨
メモリ	8GB以上のRAM（推奨16GB以上）
ストレージ	空き容量 100GB以上
モニタ	XGA以上の解像度（推奨1280x800以上）
対応画像フォーマット	動画/AVI, WMV　連番静止画/BMP, JPG, TIFF, PNG

お客様からの声

事前のデモで安心して導入できる

大学教員

煙の気流解析でお世話になりました。導入しても解析できるかどうか不明で心配しておりましたが、撮影した動画を送れば簡単に解析してもらえるということで、WEBにて解説いただき、計測できることが事前に確認でき導入できました。導入までのリードタイムも早く卒論では大活躍でした。

国内開発品で安心サポート

自動車製造業

海外製のシステムを導入しておりました。
導入時からの問題で、カスタム対応やサポートに不安がありました。設備更新のタイミングで展示会にてご紹介いただき、解析計算の速さに驚いたのを覚えています。弊社用に少しカスタムなども対応いただけたのと、何より日本語でサポート含め相談できる面が有り難いです。
